综合管廊基坑钢板桩支护

产品概述

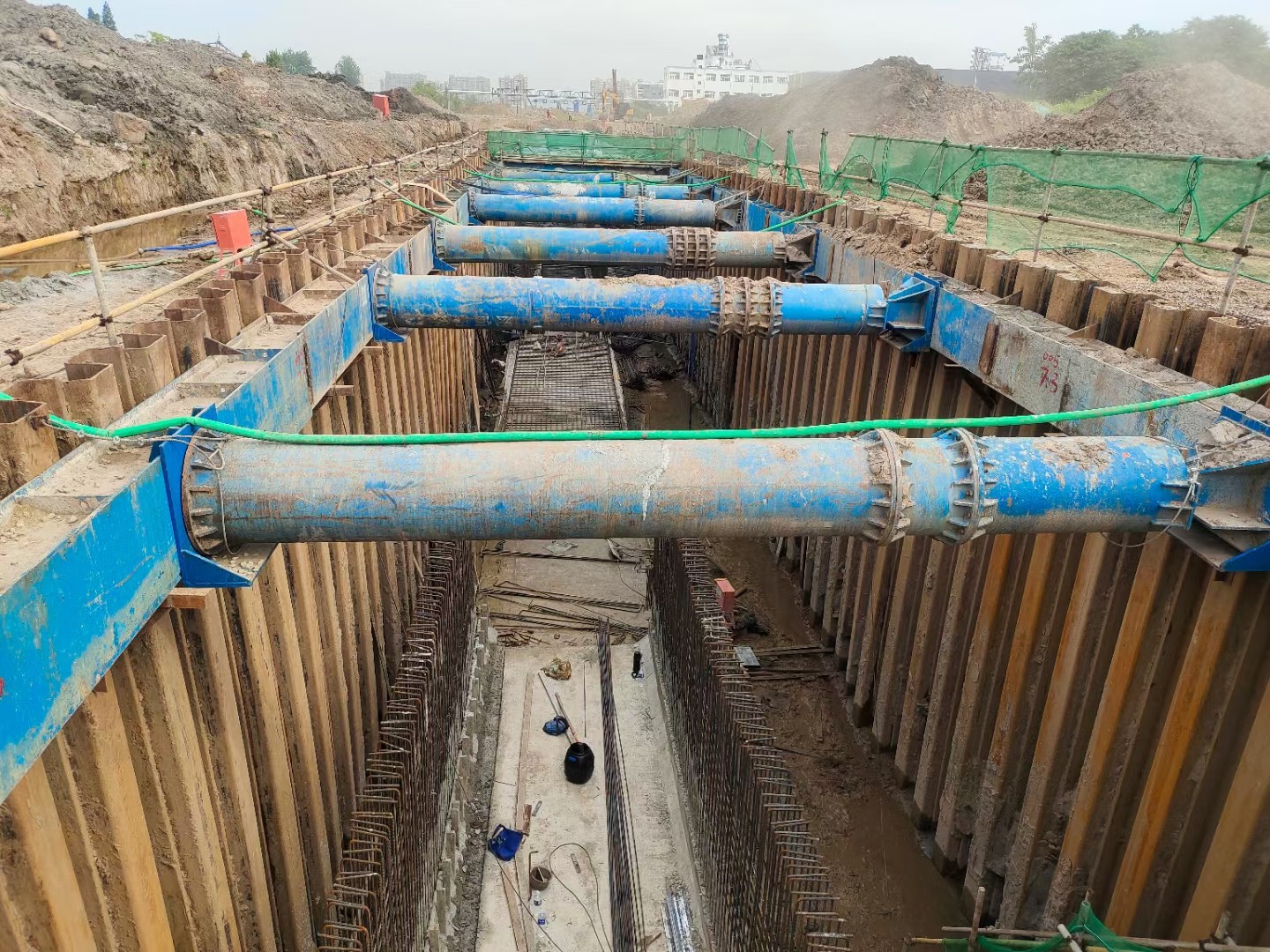

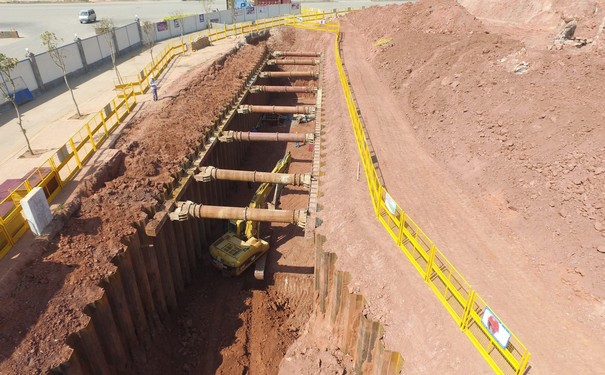

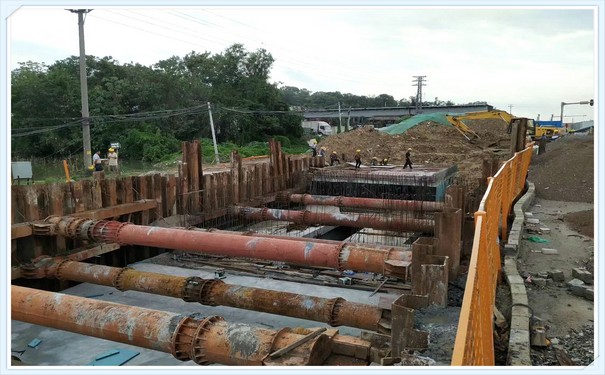

　　综合管廊基坑钢板桩支护采用钢板桩与内支或锚杆组合而成的板式支撑体系，适用于深挖、场地狭小、周边环境要求高的管廊基础。

钢板桩技术要求

　　1、钢板桩支座由钢板桩围护体和内支或锚杆体系组成。

　　2、当钢板桩为锁定式防水结构时，沉桩前应将黄油、沥青或其它密封止水材料埋入锁紧口，防渗要求高或大钢板桩有防渗要求时，在坑外设置截水帷幕。

　　3、钢板桩不能弯曲，锁口不能有缺陷，也不能变形;在相邻桩之间使用钢板桩锁口之前，应进行锁定检查。

钢板桩的布置

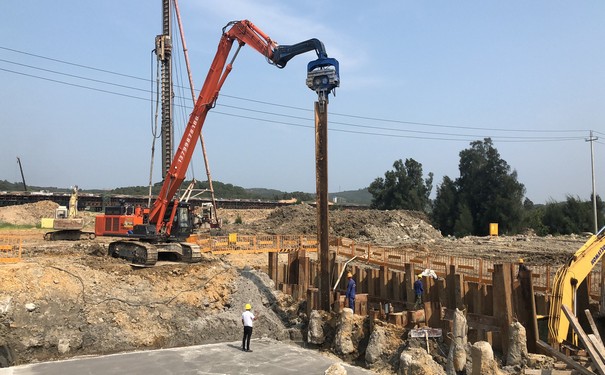

　　综合管廊基坑钢板桩打设前要检查，桩不能弯曲，锁口不得有缺陷或变形。根据转角的平面形状，可以制作出相应的异形转角桩，转角桩和定位桩的桩长要比其他板桩长2.0m。钢板桩与管廊外净间距S应符合管廊结构、防水等施工要求，不少于800mm。


注浆桩排桩技术要求

　　1、注浆桩排桩有分体式、咬合式等布置形式，分离式灌注桩排桩围护墙一般由灌注桩和截水帷幕组成，截水帷幕应先于灌注桩施工;咬合排桩的防渗性能应符合自防渗要求，不应另设截水帷幕。

　　2、灌注桩顶灌浆高度不得小于800毫米。桩顶标高接近地面时，桩顶混凝土注浆应充分，注浆后桩顶混凝土强度满足设计要求。

　　3、灌注桩的允许偏差不得超过50毫米，竖直偏差不得超过1/100，桩底的沉渣厚度不得大于200mm。

　　4、水泥土截水帷幕桩的直径一般为550mm、600mm，水灰比为0.45~0.55，水泥掺量不得小于15%，垂直度偏差不得大于1/100。

注意事项

　　综合管廊基坑钢板桩截水帷幕应先于灌注桩排桩施工，排桩与截水帷幕的净距为150~200mm，用等厚土搅拌墙作止水帷幕，净距应为150~400mm。
